詳細情報 |
|||
| チャンネル数: | 4 | 入力-側面1/Side 2: | 4/0 |
|---|---|---|---|
| チャンネルタイプ: | 一方向 | 電圧-分離: | 3000Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 25Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 58ns、58ns | 脈拍幅のゆがみ（最高）: | 4NS |
| ハイライト: | 4チャネル 一般用途のデジタル隔離器,ISO7340CQDWRQ1,3000Vrms 汎用デジタル隔離器 |
||
製品の説明

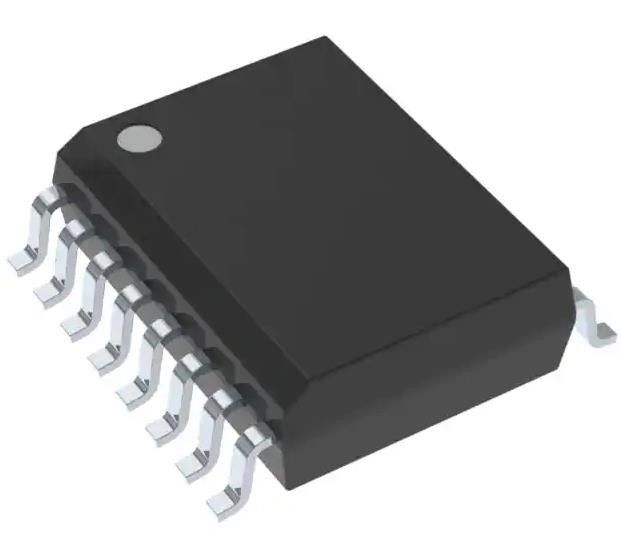

ISO7340CQDWRQ1 一般用途デジタル隔離器 3000Vrms 4チャネル 25Mbps 25kV/μs
仕様 ISO7340CQDWRQ1
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 4 |
| 入力 - ページ1/ページ2 | 4/0 年齢 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 3000Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 25Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 58n,58n |
| パルス幅歪み (最大) | 4ns |
| 昇降時間 (種類) | 2.1ns,1.7ns |
| 電圧 - 供給 | 3V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ISO7340 |
特徴ISO7340CQDWRQ1
• 自動車用用途に適しています
■AEC-Q100 資格:
装置の温度グレード1:環境動作温度範囲40°Cから125°C
装置のHBM分類レベル3A
デバイスCDM分類レベルC6
• 信号速さ: 25 Mbps
• 入力装置にノイズフィルタを組み込み
• デフォルト出力高と低オプション
1 Mbps のチャネル毎の典型ICC:
ISO7340-Q1: 0.9 mA (5V電源)0.7 mA (3.3V電源)
ISO7341-Q1: 1.2 mA (5V電源)0.9 mA (3.3V電源)
ISO7342-Q1: 1.3 mA (5V電源)0.9 mA (3.3V電源)
• 低発散遅延: 31 ns 典型的な (5-V 供給)
• 3.3-V と 5-V レベル 翻訳
• 70-KV/μs 臨時抵抗性,典型的な (5-V電源)
• 強力な電磁互換性 (EMC)
システムレベルのESD,EFT,および急激抵抗性
低排出量
●3.3Vと5Vの電源で動作する
• 広体型SOIC-16 パッケージ
• 安全 に 関する 認定:
DIN V VDE V0884-10 と DIN EN 61010-1 による基本隔離
UL 1577 単位で1分間3KVRMS隔離
CSAコンポーネント受付通知 5A,IEC60950-1およびIEC 61010-1エンド機器規格
GB4943.1-2011 CQC認定
ISO7340CQDWRQ1の適用について
• オプトコップラー交換:
産業用フィールドバス
プロフィーブス
モッドバス
デバイスネットデータバス
セルボ制御インターフェース
運動制御
電力供給
バッテリーパック
