詳細情報 |
|||
| 機能: | ステップダウン | 出力型: | 調節可能 |
|---|---|---|---|
| 出力数: | 1 | 電圧 - 入力 (分): | 2.95V |
| 電圧 - 入力 (最大): | 5.5V | 電圧 - 出力 (分/固定): | 0.8V |
| 電圧 - 出力 (最大): | 4.68V | 電流 - 出力: | 3A |
| ハイライト: | ポジティブスイッチング制御IC,LM20123MHE/NOPB スイッチング 制御 IC,調節可能な転換調整装置IC |
||
製品の説明

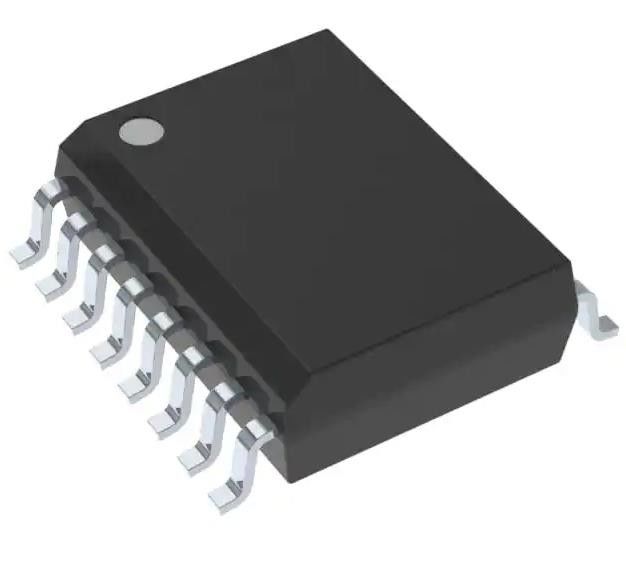

LM20123MHE/NOPB スイッチングレギュレーターIC ポジティブ調節可能 0.8V 1出力 3A 16-パワー
仕様 LM20123MHE/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | パワーワイズ® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.95V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 4.68V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 1.5MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-HTSSOP |
| 基本製品番号 | LM20123 |
特徴LM20123MHE/NOPB
* LM20123QはAEC-Q100資格があり,自動車グレードの流れで製造されています.
* 入力電圧範囲 2.95V から 5.5V
* 正確な電流制限はインダクタサイズを最小限に抑える
*1.5MHzのスイッチング周波数で 96%の効率
* 32mQ 統合 FET スイッチ
* バイアス前の負荷に起動
*出力電圧追跡
*ピーク・電流モード制御
* 調節可能な出力電圧 0.8V まで
* 外部コンデンサで調整可能なソフトスタート
* ヒステレシスによる精度有効ピン
* 統合 OVP,UVLO,電力の良さと熱停止
* HTSSOP (16-ピン) 露出パッド パッケージ
適用するLM20123MHE/NOPB
* 5Vまたは3.3Vバスから負荷の点の制御を設計し,高効率にシンプル
* 高性能DSP,FPGAS,ASIC,マイクロプロセッサ
* ブロードバンド,ネットワーク,光通信インフラ
