詳細情報 |
|||
| 出力数: | 6 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 8V | 17V | 周波数 - 切り替える: | 1MHzまで |
| 使用率（最高）: | 95% | 制御機能: | 、周波数制御、柔らかい開始可能にしなさい |
| 動作温度: | -40°C ~ 125°C (TJ) | パッケージ/ケース: | 24-TSSOP (0.173",4.40mm 幅) |
| ハイライト: | 24-TSSOP DC コントローラーIC,UCC28951QPWRQ1 DCコントローラIC,UCC28951QPWRQ1 |
||
製品の説明

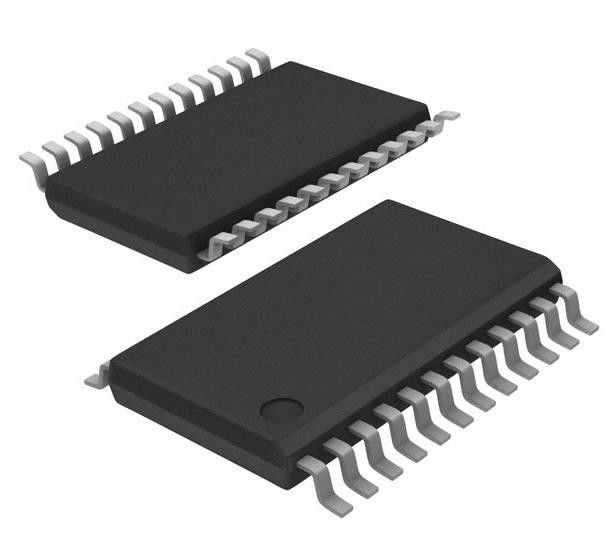

UCC28951QPWRQ1 フルブリッジ調節器 ポジティブな出力DCコントローラIC 24-TSSOP
仕様 UCC28951QPWRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | - |
| 出力構成 | ポジティブ |
| トポロジー | フルブリッジ |
| 出力数 | 6 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 8V~17V |
| 周波数 - 切り替える | 1MHzまで |
| 作業周期 (最大) | 95% |
| シンクロン直す器 | そうだ |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | オン 周波数制御 ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 24-TSSOP |
| 基本製品番号 | UCC28951 |
特徴UCC28951QPWRQ1
• 自動車用向けに適格
•AEC-Q100資格を取得し,以下の結果を得ています.
装置の温度グレード1: 周囲の動作温度40°Cから+125°Cの範囲
装置 HBM ESD分類レベル H2
デバイスCDMESD分類レベルC3B
• ゼロ ウォルテージ 切り替え (ZVS) の 範囲 を 強化 し た
• 直接同期直線器 (SR) の制御
• 軽荷重効率管理,以下を含む:
爆発モード操作
ダイナミック SR オン/オフ コントロール
プログラム可能な適応遅延
• プログラム可能な傾斜補償と電圧モード制御の平均電流またはピーク電流モード制御
• 閉ループソフトスタートと有効機能
• プログラム可能なスイッチ周波数 1 MHz まで 2 方向 シンクロ 化
・ (±3%) 休憩モードのサポートでサイクルごとに電流制限保護
● 150μA の電源
• VDD 低電圧ロック
• 広範囲の温度: 40°Cから +125°C
適用するUCC28951QPWRQ1
• 電動自動車のインバーター
• 電動自動車の充電器
• ソーラー インバーター
• UPS
