詳細情報 |
|||
| チャンネル数: | 4 | 入力-側面1/Side 2: | 4/0 |
|---|---|---|---|
| チャンネルタイプ: | 一方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 25Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 42ns、42ns | 脈拍幅のゆがみ（最高）: | 2.5ns |
| ハイライト: | 4チャネル 一般用途のデジタル隔離器,25Mbps 一般用途のデジタルアイソレーターIC,ISO7240CFDW デジタルアイソレーターIC |
||
製品の説明

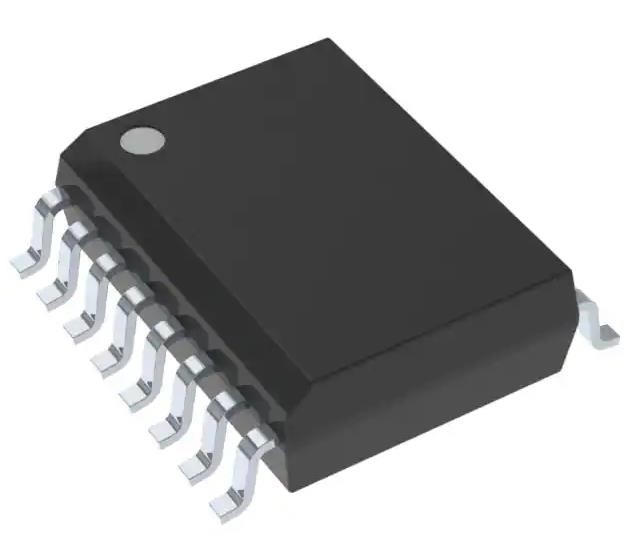

ISO7240CFDW 一般用途デジタル隔離器 2500Vrms 4チャネル 25Mbps 25kV/μs CMTI
仕様 ISO7240CFDW
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | トューブ |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 4 |
| 入力 - ページ1/ページ2 | 4/0 年齢 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 25Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 42ns 42ns |
| パルス幅歪み (最大) | 2.5ns |
| 昇降時間 (種類) | 2ns, 2ns |
| 電圧 - 供給 | 3.15V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ISO7240 |
特徴ISO7240CFDW
• 25 と 150 Mbps の 信号 速 率 オプション
低チャネル対チャネル出力偏差,1 ns 最大
低パルス幅歪み (PWD) 2 ns 最大
低ジッターコンテンツ,1ns 150Mbpsでタイプ
選択可能なデフォルト出力 (ISO7240CF)
• > 25年 定数電圧での使用寿命 (ISO72x デジタル隔離器と隔離電容器ファミリーの高電圧使用寿命プロジェクションを参照)
• 4kV ESD保護
• 3.3 V や 5 V の電源で動作する
高電磁抵抗性 (ISO72x デジタルアイソレーター磁場抵抗性参照)
操作温度範囲は40°Cから+125°C
• 安全 に 関する 認定:
DIN V VDE V 0884-10 (VDE V 0884-10) による基本隔熱量 VDE 4000 VPK:2006-12
UL 1577 単位で 1 分間隔絶
CSA コンポーネント受付通知 #5A と IEC 60950-1 末端機器規格
