詳細情報 |
|||
| コアプロセッサ: | C28x | コアサイズ: | 32ビット二重中心 |
|---|---|---|---|
| スピード: | 200MHz | 接続性: | CANbus、EBI/EMIのIの² C、McBSP、SCI、SPIのuPP、UART/USART、USB |
| I/O の数: | 169 | プログラムメモリサイズ: | 1MB （512K X 16） |
| RAM サイズ: | 102K X 16 | 電圧 - 供給 (Vcc/Vdd): | 1.14V | 3.47V |
| ハイライト: | 32ビット マイクロ制御回路IC,自動車用機能安全マイクロコントローラーIC,TMS320F28377DZWTQ |
||
製品の説明

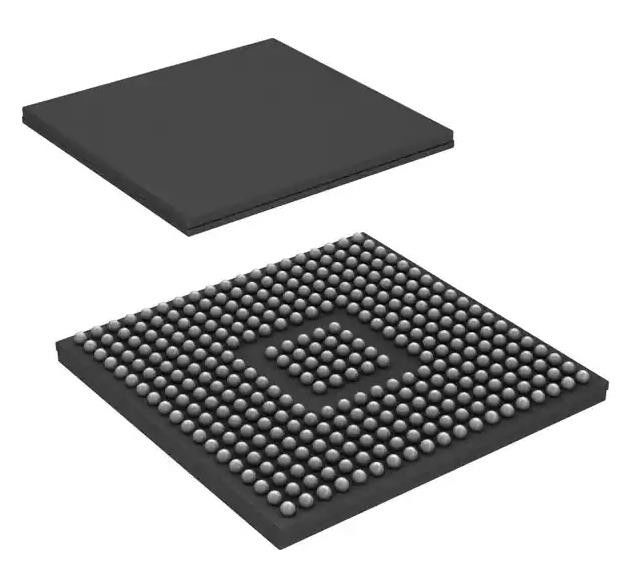

TMS320F28377DZWTQ C28x 自動車用機能安全マイクロコントローラIC 32ビット
仕様 TMS320F28377DZWTQ
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100,C2000TM C28x DelfinoTM,機能安全 (FuSa) |
| パッケージ | トレー |
| コアプロセッサ | C28x |
| コアサイズ | 32 ビット 双核 |
| スピード | 200MHz |
| 接続性 | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| 周辺機器 | DMA,POR,PWM,WDT |
| I/O の数 | 169 |
| プログラムメモリサイズ | 1MB (512K x 16) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 10万2千 × 16 |
| 電圧 - 供給 (Vcc/Vdd) | 1.14V ~ 3.47V |
| データ変換機 | A/D 24x12b, 12x16b; D/A 3x12b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 337-LFBGA |
| 供給者のデバイスパッケージ | 337-NFBGA (16x16) |
| 基本製品番号 | TMS320 |
特徴TMS320F28377DZWTQ
• 双核アーキテクチャー
2つのTMS320C28x 32ビットCPU
200MHz
IEEE 754 単精度浮点単位 (FPU)
トリゴノメトリック数学単位 (TMU)
ヴィテルビ/複合数学ユニット (VCU-II)
• 2つのプログラム可能な制御法加速器 (CLA)
200MHz
IEEE 754 単一の精度浮動点指示
主CPUから独立してコードを実行する
• チップ内メモリ
512KB (256KW) または 1MB (512KW) のフラッシュ (ECC保護)
172KB (86KW) または 204KB (102KW) の RAM (ECC 保護または対等保護)
ツートーゾーンセキュリティ 第三者の開発を支援する
唯一識別番号
• 時計 と システム コントロール
2つの内部0ピンの10MHzオシレーター
チップ上の結晶オシレーター
窓付きウォッチドッグタイマーモジュール
欠けている時計検出回路
1.2-Vコア,3.3-VI/O設計
• システム周辺機器
ASRAMとSDRAMをサポートする2つの外部メモリインターフェース (EMIF)
双 6 チャネルダイレクトメモリ アクセス (DMA) コントローラー
〜169個まで個別にプログラムできる,複数の汎用入力/出力 (GPIO) ピンが入力フィルタリングで
拡張型周辺断絶制御器 (ePIE)
複数の低電源モード (LPM) のサポート
• 通信 周辺機器
USB 2.0 (MAC + PHY)
● 12ピンの3.3V対応のユニバーサル・パラレル・ポート (uPP) インターフェースのサポート
2つのコントローラエリアネットワーク (CAN) モジュール (ピンで起動可能)
3つの高速 (最大50MHz) SPI ポート (ピンで起動可能)
2つのマルチチャネルバッファリングシリアルポート (McBSP)
4つのシリアル通信インターフェース (SCI/UART) (ピンで起動可能)
2つのI2Cインターフェース (ピンで起動可能)
TMS320F28377DZWTQの適用
• 中距離/短距離レーダー
• トラクション インバーター モーター制御
• HVAC 大型商用モーター制御
• 自動 選別 装置
• CNC コントロール
• AC充電ステーション (スタイル)
• DC充電ステーション (スタイル)
電気自動車の充電ステーションの電源モジュール
• エネルギー貯蔵電力変換システム (PCS)
• 中央インバーター
• 太陽光発電の最適化装置
• ストリング インバーター
• インバーターとモーター制御
• オンボード (OBC) と無線充電器
線形モーターセグメント制御器
• サーボ駆動制御モジュール
• ACインプット BLDCモータードライブ
• DC入力 BLDCモータードライブ
• 工業用交流電流
• 3 段階 UPS
