詳細情報 |
|||
| 出力数: | 1 | インプット:アウトプット: | 0.042361111 |
|---|---|---|---|
| 出力構成: | 高い側面 | 電圧 - 負荷: | 0V | 5.5V |
| 電圧 - 供給 (Vcc/Vdd): | 1V～5.5V | 現在-出力（最高）: | 2A |
| Rdsの（タイプ）: | 80ミリオーム | 動作温度: | -40°C ~ 125°C |
| ハイライト: | 1V 5.5V 電源スイッチ/ドライバ,TPS22917DBVR 電源スイッチ/ドライバ,Pチャネル電源スイッチ/ドライバ |
||
製品の説明

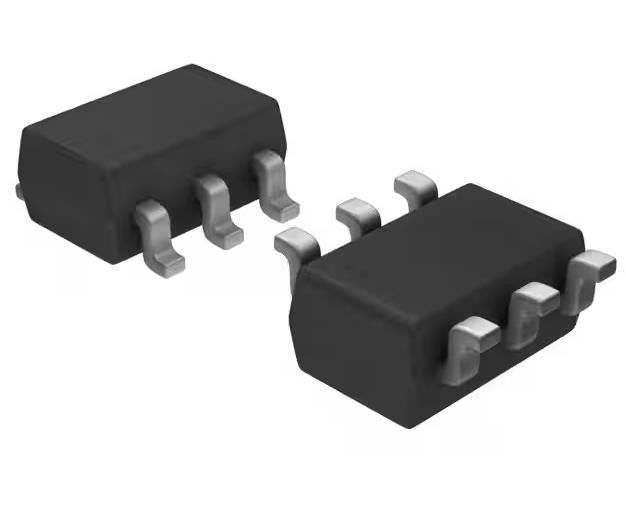

TPS22917DBVR 電源スイッチ/ドライバ 1:1 Pチャンネル 2A SOT-23-6 1V ~ 5.5V
仕様 TPS22917DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Pチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 0V~5.5V |
| 電圧 - 供給 (Vcc/Vdd) | 1V~5.5V |
| 電流 - 出力 (最大) | 2A |
| Rdsオン (タイプ) | 80mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 負荷放出,スローレート制御 |
| 欠陥対策 | 逆電流 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SOT-23-6 |
| パッケージ/ケース | SOT-23-6 |
| 基本製品番号 | TPS22917 |
特徴TPS22917DBVR
• 入力電圧範囲 (VIN): 1Vから5.5V
最大連続電流 (IMAX): 2A
• オン抵抗 (RON):
5 VIN = 80 mΩ (典型的な)
◎1.8 VIN = 120 mΩ (典型的な)
1 VIN = 220 mΩ (典型的な)
• 超低消費電力:
オン状態 (IQ): 0.5 μA (典型)
停止状態 (ISD): 10nA (典型)
スマートオンピンの引き出し (RPD):
オン ≥HIV (ION): 10nA (最大)
オン ≤ VIL (RPD): 750 kΩ (典型的な)
• 調整可能な ON 制限 突入電流 (tON)
5VtON=100μs 72mV/μs (CT=オープン)
5VtON = 4000μs で 2,3mV/μs (CT = 1000 pF)
• 調整可能な出力放出と落下時間:
任意のQOD抵抗 ≥ 150 Ω (内部)
常時オン 真の逆電流遮断 (RCB):
活性化電流 (IRCB): 平均500mA
逆流出 (IIN,RCB): 〜1 μA (最大)
適用するTPS22917DBVR
• 産業システム
• セット トップ ボックス
• 血糖計
• 電子販売所
