詳細情報 |
|||
| 出力数: | 6 | 電圧 - 供給 (分): | 4.5V |
|---|---|---|---|
| 電圧 - 供給 (最大): | 26.5V | 電圧 - 出力: | 45V |
| 電流 - 出力/チャネル: | 50mA | 頻度: | 600kHz,1.14MHz |
| 動作温度: | -40°C ~ 85°C (TA) | 申請: | バックライト |
製品の説明

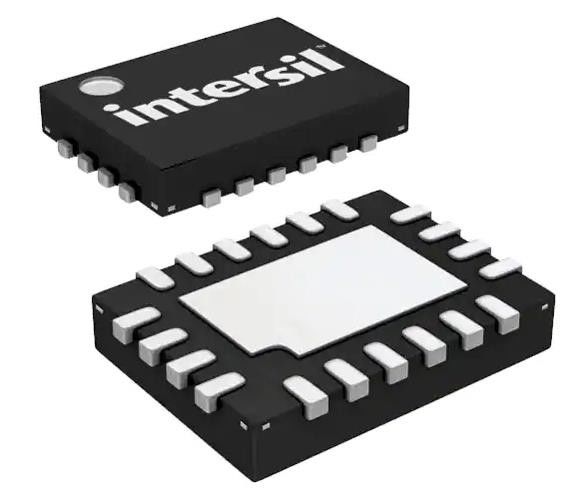

ISL97671AIRZ-TK LEDドライバーIC 6出力調節器 ステップアップPWMディミング 50mA
仕様 ISL97671AIRZ-TK
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | レネサス・エレクトロニクス・アメリカ・インク |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| タイプ | DC DC調節器 |
| トポロジー | ステップアップ (ブース) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 6 |
| 電圧 - 供給 (分) | 4.5V |
| 電圧 - 供給 (最大) | 26.5V |
| 電圧 - 出力 | 45V |
| 電流 - 出力/チャネル | 50mA |
| 頻度 | 600kHz,1.14MHz |
| 暗くする | PWM |
| 申請 | バックライト |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-QFN (3x4) |
| 基本製品番号 | ISL97671 |
特徴ISL97671AIRZ-TK
• 6 x 50mA のチャンネル
• 4.5Vから26.5Vの入力で最大出力は45V
• 3V (図26の図38) から 21Vの入力と最大出力 26.5V
• PWM ダブリングと相位シフト制御
• SMBus/I2C制御のPWMまたはDCディミング
•直接PWMディミング
• PWM ディムリング 線形性
- 調整可能なディミング周波数と0.4%から100%<30kHzまでの作業サイクル線形PWMディミング
- 200Hzで0.007%から100%までの直線的なPWMディミング作業サイクル
・電流マッチング ±0.7%
• 600kHz/1.2MHz 選択可能な切り替え周波数
• ダイナミックヘッドルーム制御
• 障害 防止
- ストリングオープン/ショート・サーキット,OVP,OTP,オプション出力ショート・サーキット障害防止
• 20 Ld 4mmx3mm QFN パッケージ
導入についてISL97671AIRZ-TK
• タブレットPC から ノートPC の LED バックライト 画面
• LCDモニター LED バックライト
• フィールド 連続型 RGB LED バックライト
