詳細情報 |
|||
| トランジスタタイプ: | PNP | 電流 - コレクター (Ic) (最大): | 0.333333333 |
|---|---|---|---|
| 電圧 - コレクターエミッター分解 (最大): | 80V | Vceの飽和（最高） @ Ib、IC: | 1V @ 400mA、8A |
| 電流 - コレクターの切断値 (最大): | 10µA | DC電流増幅 (hFE) (分) @ Ic, Vce: | 60 @ 2A,1V |
製品の説明

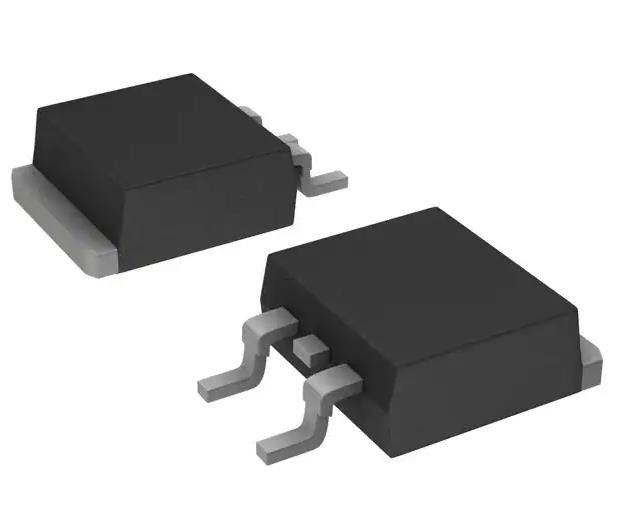

NJVMJD45H11RLG 双極トランジスタ PNP 80 V 8 A 40MHz 1.75 W DPAK
仕様 NJVMJD45H11RLG
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単極性トランジスタ | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランジスタタイプ | PNP |
| 電流 - コレクター (Ic) (最大) | 0.333333333 |
| 電圧 - コレクターエミッター分解 (最大) | 80V |
| Vce 飽和度 (最大) @ Ib, Ic | 1V @ 400mA, 8A |
| 電流 - コレクターの切断値 (最大) | 10μA |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 60 @ 2A,1V |
| パワー - マックス | 1.75W |
| 頻度 - 移行 | 40MHz |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-252-3,DPak (2リード+タブ),SC-63 |
| 供給者のデバイスパッケージ | DPAK |
| 基本製品番号 | NJVMJD45 |
特徴NJVMJD45H11RLG
* 表面マウント用で塑料の袖に形作る鉛 (後置きなし)
• プラスティック 袖 の ストレート リード バージョン (−−1 補足)
• 電気的に人気のあるD44H/D45Hシリーズに類似
• コレクター エミッター 飽和 電圧 低
• 速やかに 切り替える
● 互い を 補完 する 組み合わせ は,設計 を 簡素 に する
• エポキシは UL 94 V−0 @ 0.125 インチを満たす
• NJVプレフィックス オートモーティブおよびユニークなサイトおよび制御変更要件を必要とする他のアプリケーション; AEC−Q101 資格とPPAP 対応
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です.
導入についてNJVMJD45H11RLG
一般用途の電源およびスイッチング (出力またはドライバ段階など) に設計され,スイッチングレギュレーター,コンバーター,電源増幅器などのアプリケーションに使用される.
