詳細情報 |
|||
| チャンネル数: | 6 | 入力-側面1/Side 2: | 6/0 |
|---|---|---|---|
| 電圧-分離: | 5000Vrms | 共通モード一時的な免除（分）: | 35kV/µs |
| データレート: | 150Mbps | 伝搬遅延のtpLH/tpHL （最高）: | 13ns、13ns |
製品の説明

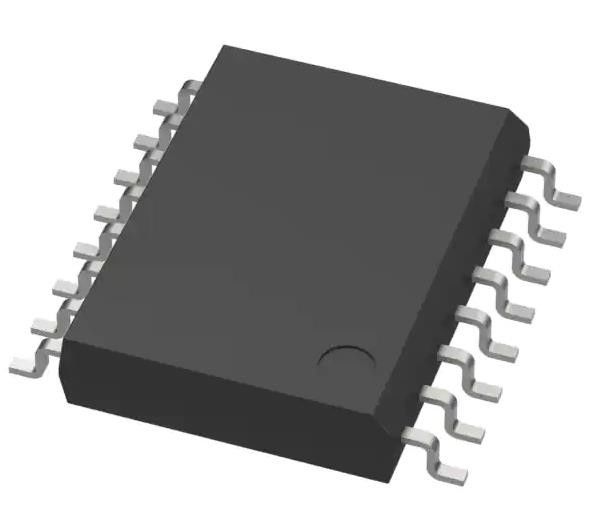

SI8660BD-B-IS 一般用途デジタル隔離器 5000Vrms 6チャンネル 150Mbps 35kV/μs
仕様 SI8660BD-B-IS
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | スカイワークス・ソリューションズ |
| シリーズ | - |
| パッケージ | トューブ |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 6 |
| 入力 - ページ1/ページ2 | 6/0 年齢 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 5000Vrms |
| 一般モード 臨時免疫力 (分) | 35kV/μs |
| データレート | 150Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 13ns,13ns |
| パルス幅歪み (最大) | 4.5ns |
| 昇降時間 (種類) | 2.5ns,2.5ns |
| 電圧 - 供給 | 2.5V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | SI8660 |
SI8660BD-B-ISの特徴
• 高速運転
● DC 150 Mbps まで
• 起動初期化は必要ありません
• 広範囲の稼働電源電圧
• 2.5 〜 5.5 V
●最大5000VRMSの隔離
• 60 年の使用寿命
• 高度 な 電磁 抵抗 力
超低電源 (典型)
5V 動作
1 Mbps で 1 チャンネルあたり 1.6 mA
・100 Mbps のチャンネルあたり 5.5 mA
• 2.5V 動作
1 Mbps で 1 チャンネルあたり 1.5 mA
・100 Mbps のチャネルあたり 3.5 mA
• シュミットトリガー入力
• 選択可能な防災モード
• デフォルトの高出力または低出力 (注文オプション)
• 精確 な タイミング (典型 的)
• 10 ns 増殖遅延
• 1.5 ns パルス幅歪み
・ 0.5 ns のチャネル・チャネル偏差
• 2 ns 伝播遅延偏差
• 5 ns の最小 パルス幅
臨時抵抗力 50 kV/μs
• AEC-Q100 資格
• 広い温度範囲
¥40〜125 °C
• RoHS に準拠するパッケージ
• SOIC-16 幅広く
• SOIC-16 狭い体
• QSOP-16
• 自動車用 OPN が利用可能
• AIAG に準拠する PPAP 文書のサポート
•IMDSとCAMDSのリストサポート
SI8660BD-B-ISの応用
• 産業自動化システム
• 医療用電子機器
• 隔離式スイッチモード電源
• 孤立したADC,DAC
• 運動制御
• 電源インバーター
• 通信システム
