詳細情報 |
|||
| センシング方式: | 高側 | 精度: | ±0.5% |
|---|---|---|---|
| 電圧-入力: | 0V ~ 28V | 動作温度: | -40°C ~ 125°C (TA) |
| 装着型: | 表面マウント | パッケージ/ケース: | 12-UFBGA、DSBGA |
製品の説明

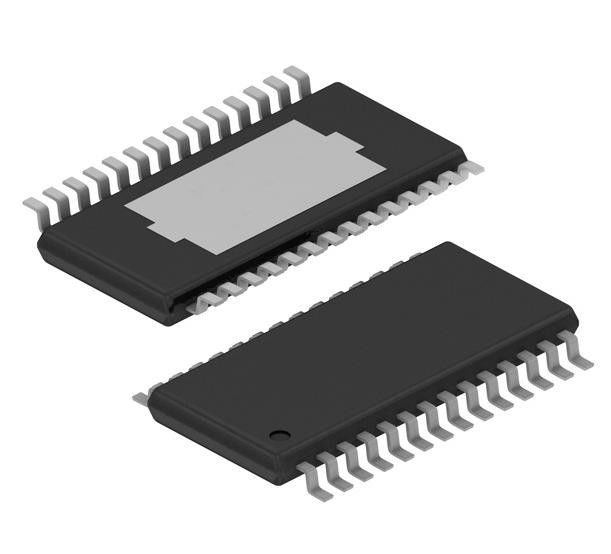

LM5066PMHE/NOPB ホットスワップコントローラー モニター 1チャンネル 一般用途 28-HTSSOP
仕様 LM5066PMHE/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ホット スワップ コントローラー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ホットスワップコントローラー モニター |
| チャンネル数 | 1 |
| 内部スイッチ (s) | 違う |
| 申請 | 一般的な目的 |
| 特徴 | PMバス |
| プログラム できる 特徴 | 自動再試し,回路断片,電流制限,故障タイムアウト,ロックされた故障,OVP,熱制限,UVLO |
| 電圧 - 供給 | 10V~80V |
| 電流 - 出力 (最大) | - |
| 動作温度 | -40°C ~ 125°C |
| 電流 - 供給 | 7.2 mA |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 28 パワーTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 28HTSSOP |
| 基本製品番号 | LM5066 |
LM5066PMHE/NOPBの特徴
10~80V 動作する
100V連続絶対最大
• 26 mV (± 12%) または 50 mV (± 6%) ILIM 限界値
• プログラム可能なFETSOA保護
• プログラム可能なUV,OV,tFAULT 限界値
• 外部FET温度センサー
• FET の検出 が 失敗
• I2C / SMBus インターフェイス
• PMBusTM コンパイルコマンド 構造
• 精度 V IN,VOUT,IIN,PIN,VAUXモニタリング
V (±2.7%); I (±3%); P (±4.5%)
• プログラム可能な I/V/P 平均間隔
• 1kHz サンプリングレートを持つ12ビットADC
¥40°C < TJ < 125°C 動作する
• LM5066Iと互換性がある
LM5066PMHE/NOPBの適用
• 48V サーバー
• ベース ステーション の 電力 配給
• ネットワーク ルーター と スイッチ
• PLC 電力管理
• 24~28V産業用システム
