詳細情報 |
|||
| 出力数: | 1 | 電圧 - 供給 (Vcc/Vdd): | 4.5V | 75V |
|---|---|---|---|
| 出力段階: | 1 | 周波数 - 切り替える: | 1MHzまで |
| 動作温度: | -40°C ~ 125°C (TJ) | 使用率（最高）: | 100% |
| 供給者のデバイスパッケージ: | 8-WSON （3x3） | 制御機能: | 現在の限界は、時間通りの制御可能になる |
製品の説明

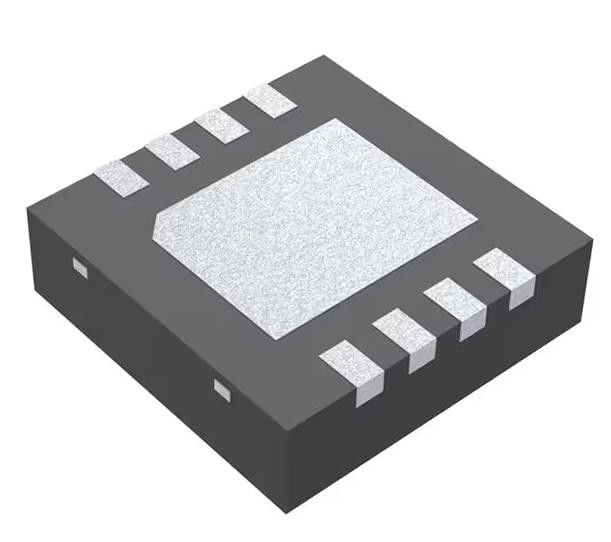

LM5085SDE/NOPB 調節器 ポジティブな出力 ステップダウンコントローラ IC 8-WSON
仕様 LM5085SDE/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 4.5V~75V |
| 周波数 - 切り替える | 1MHzまで |
| 作業周期 (最大) | 100% |
| シンクロン直す器 | 違う |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | 現在の制限,有効,オンタイム制御 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 8-WSON (3x3) |
| 基本製品番号 | LM5085 |
LM5085SDE/NOPBの特徴
* LM5085-Q1は,AEC-Q100グレード1合格 (-40'Cから125COの動作交差点温度) の自動車グレード製品です.
* 4.5-V から 75-V のインプット電圧範囲
*Rps (oN) またはCurrent Senseレジスタを使用して調整可能な電流制限
* 1MHz にプログラム可能なスイッチング周波数
* ループ補償は必要ない
*超高速 臨時反応
* ラインと負荷の変動でほぼ恒常的な動作頻度
* 調整可能な出力電圧 1.25V から
* 精度 +2% フィードバック参照
* 100%の作業サイクル動作が可能です
* 内部ソフトスタートタイマー
* 統合された高電圧バイアス調節器
* 熱停止
* パッケージ:
- HVSSOP-8
- VSSOP-8
- WSON-8
LM5085SDE/NOPBの適用
• 自動車 の 情報 娯楽
• バッテリー/スーパー コンデンサータ 充電器
• LED ドライバー
