詳細情報 |
|||
| 回路数: | 1 | 入力数: | 2 |
|---|---|---|---|
| 特徴: | オープン・ドレイン | 電圧 - 供給: | 2V~5.5V |
| 電流 - 静止状態 (最大): | 1つのµA | 入れられた論理のレベル-低速: | 0.5V | 1.65V |
| 高い入れられた論理のレベル-: | 1.5V | 3.85V | 最大伝搬遅延 @ V、最大 CL: | 7.5ns @ 5V、50pF |
製品の説明

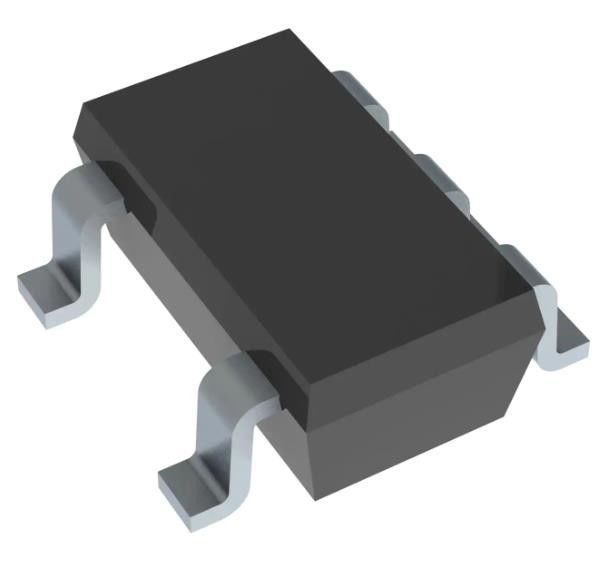

SN74AHC1G09DBVR AND ゲートIC 1チャネルオープンドレインSOT-23-5 2V ~ 5.5V
仕様 SN74AHC1G09DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AHC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | ANDゲート |
| 回路数 | 1 |
| 入力数 | 2 |
| 特徴 | オープン・ドレイン |
| 電圧 - 供給 | 2V~5.5V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | - 8mA |
| 入力論理レベル - 低い | 0.5V~1.65V |
| 入力論理レベル - 高 | 1.5V~3.85V |
| 最大増殖遅延 @ V,最大CL | 7.5ns @ 5V,50pF |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SOT-23-5 |
| パッケージ/ケース | SC-74A,SOT-753 |
| 基本製品番号 | 74AHC1G09 |
SN74AHC1G09DBVRの特徴
• 2Vから5.5Vまでの動作範囲
5Vで最大pdは6ns
5Vの出力ドライブ
• すべての入力でシュミットトリガーアクションは,遅い入力上昇とダウン時間のために回路を許容します
•JESD 17 単位で 250 mA を超えるロックアップ性能
• ESD保護は,JESD22を超えています.
2000Vヒト体モデル (A114-A)
1000Vの充電装置モデル (C101)
SN74AHC1G09DBVRの応用
• バーコード スキャナー
• ケーブルソリューション
• 電子書籍
• 組み込みPC
• フィールド トランスミッター: 温度または圧力センサー
• 指紋 バイオメトリクス
• HVAC:暖房,換気,エアコン
• ネットワーク 接続 ストレージ (NAS)
• サーバー マザーボード と PSU
• ソフトウェア 定義 ラジオ (SDR)
• テレビ:高画質 (HDTV),液晶,デジタル
• ビデオ 通信 システム
• ワイヤレスデータ アクセス カード,ヘッドセット,キーボード,マウス,LAN カード
