詳細情報 |
|||
| タイプ: | トランシーバー | 受信機ヒステリシス: | 500 mV |
|---|---|---|---|
| データ率: | 500kbps | 電圧 - 供給: | 3V~5.5V |
| 動作温度: | 0°C ~ 70°C | 運転者/受信者の数: | 3/5 |
製品の説明

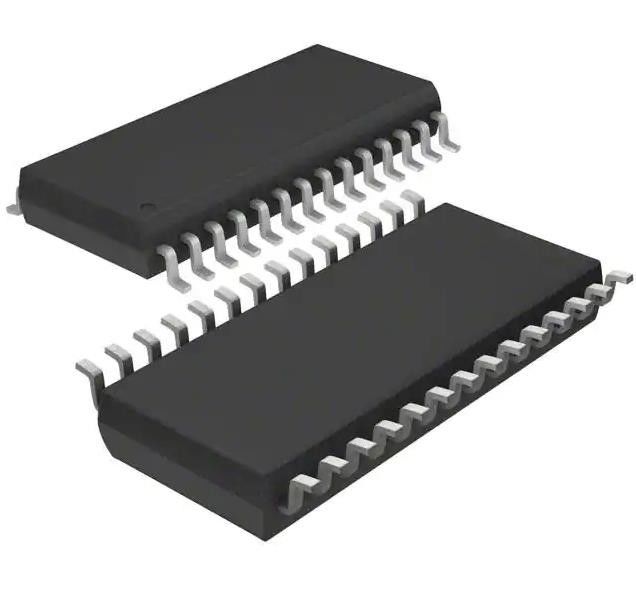

TRS3243ECPWR 3/5 トランシーバー RS23228TSSOP 0°C ~ 70°C 3V ~ 5.5V
仕様 TRS3243ECPWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | トランシーバー |
| 議定書 | RS232 |
| 運転者/受信者の数 | 3/5 |
| デュプレックス | 満タン |
| 受容器ヒステレス | 500 mV |
| データレート | 500kbps |
| 電圧 - 供給 | 3V~5.5V |
| 動作温度 | 0°C ~ 70°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 28-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 28TSSOP |
| 基本製品番号 | TRS3243 |
TRS3243ECPWRの特徴
• IBMTM PC/ATTM シリアルポートのためのシングルチップとシングル供給インターフェース
• RS-232 バスピンのESD 保護
・ ±15kVの人体モデル (HBM)
IEC61000-4-2 による接触放出
IEC61000-4-2の ±15kV,空気隙の放出
• TIA/EIA-232-F および ITU v.28 規格の要件を満たすか超える
• 3Vから5.5VのVCC電源で動作する
常時アクティブの非逆転式受信機出力 (ROUT2B)
• 500kbit/s までのデータ転送速度で設計
低待機電流:典型的には1μA
• 外部コンデンサ: 4 × 0.1 μF
• 5.0Vの論理入力と 3.3Vの電源を容認する
■ 業界標準"3243E"デバイスと交換可能として設計
• マウスの連続運転可能
• RS-232 信号が検出されない場合,ドライバーの出力を無効にする自動停止機能
• パッケージオプションには,プラスチック製の小輪郭 (DW),縮小型小輪郭 (DB),薄縮小型小輪郭 (PW) が含まれます
TRS3243ECPWRの応用
• バッテリー駆動システム
• パーソナル電子機器
• ノートブック
• ラップトップ
• パームトップPC
• 手持ち 器具
