詳細情報 |
|||
| ビットの数: | 12 | サンプリング率 (毎秒): | 100K |
|---|---|---|---|
| 入力数: | 1 | 入力タイプ: | 終わる単一 |
| データインターフェース: | パラレル | 比率- S/H:ADC: | 1:01 |
| A/Dのコンバーターの数: | 1 | 電圧-供給、アナログ: | ±11.4V～16.5V |
製品の説明

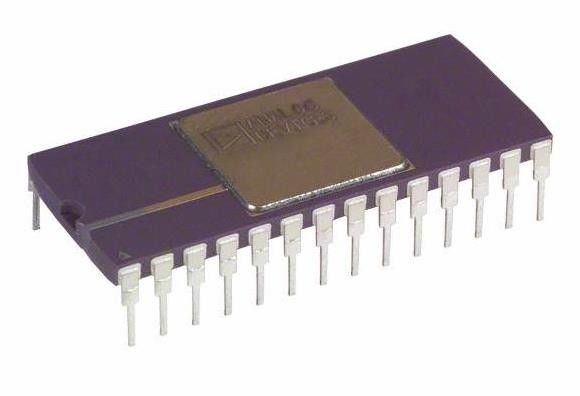

AD1674BD 12 ビット アナログからデジタル変換器 1 入力 1 SAR 28-CDIP
仕様 AD1674BD
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| データ取得 | |
| アナログからデジタル変換器 (ADC) | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | トューブ |
| ビット数 | 12 |
| サンプリング率 (秒あたり) | 100k |
| 入力数 | 1 |
| 入力タイプ | 単一の終わり |
| データインターフェース | パラレル |
| 構成 | S/H-ADC |
| 割合 - S/H:ADC | 1:01 |
| A/D 変換器の数 | 1 |
| 建築 | SAR |
| 参照型 | 外部,内部 |
| 電圧 - 供給,アナログ | ±11.4V~16.5V |
| 電圧 - 電源,デジタル | 5V |
| 特徴 | - |
| 動作温度 | -40°C ~ 85°C |
| パッケージ/ケース | 28CDIP (0.600",15.24mm) |
| 供給者のデバイスパッケージ | 28CDIP |
| マウントタイプ | 穴を抜ける |
| 基本製品番号 | 公元1674年 |
AD1674BDの特徴
* コンプリート モノリシック 12 ビット 10 ms サンプリング ADC
* 機内サンプル・アンド・ホール・アンプ
* 業界標準 ピンアウト
* 8ビットと16ビットマイクロプロセッサインターフェース
* AC と DC 指定され試験
* 単極と双極入力
* 65V,610V,0V10V,0V20V 入力範囲
* 商業,産業,軍事用温度範囲のグレード
* MIL-STD-883とSMD対応バージョンが利用可能
AD1674BDの応用
AD1674は,完全な多目的の12ビットアナログ・デジタル変換機で,ユーザーに透明性のある搭載サンプル・アンド・ホール・アンプ (SHA),10ボルト参照,マイクロプロセッサインターフェイスのためのクロックと3段階出力バッファ.
* AD1674は,業界標準 AD574Aと AD674Aとピン互換性がありますが,より高速な変換率を提供しながらサンプリング機能も含まれています.オンチップのSHAは,コンバーターの完全なナイキスト帯域幅の上で12ビット精度をサポートする広い入力帯域幅を持っています.
