詳細情報 |
|||
| 電流 - 出力/チャネル: | 30A | 現在-ピーク出力: | 65A |
|---|---|---|---|
| 電圧 - 供給: | 4.5V~5.5V | 電圧 - 負荷: | 4.5V～24V |
| 動作温度: | -40°C ~ 150°C (TJ) | 特徴: | ブートストラップ回路,ダイオードエミュレーション |
製品の説明

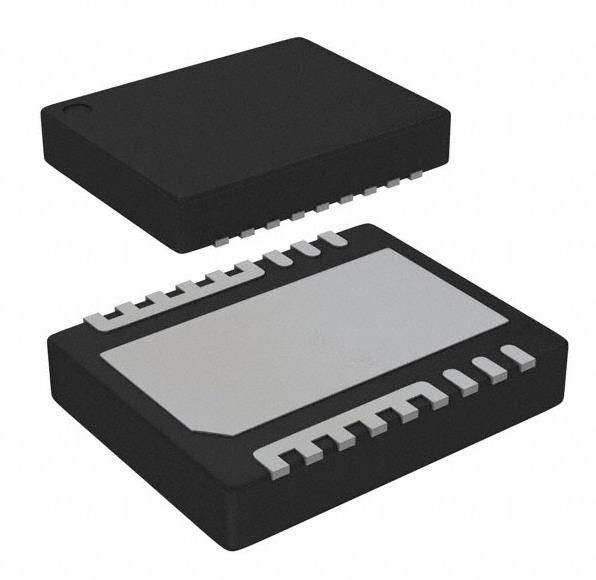

CSD97396Q4MT ハーフブリッジドライバー 同期変換器 パワー MOSFET 8-VSON
仕様 CSD97396Q4MT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| フル・ハフ・ブリッジドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | NexFETTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ハーフブリッジ |
| 申請 | シンクロンバック変換機 |
| インターフェース | PWM |
| 負荷タイプ | 誘導性 |
| テクノロジー | パワー MOSFET |
| Rdsオン (タイプ) | - |
| 電流 - 出力/チャネル | 30A |
| 電流 - 最大出力 | 65A |
| 電圧 - 供給 | 4.5V~5.5V |
| 電圧 - 負荷 | 4.5V~24V |
| 動作温度 | -40°C ~ 150°C (TJ) |
| 特徴 | ブートストラップ回路,ダイオードエミュレーション |
| 欠陥対策 | 撃ち抜ける |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-PowerVFDFN |
| 供給者のデバイスパッケージ | 8-VSON (3.5×4.5) |
| 基本製品番号 | CSD97396 |
特徴CSD97396Q4MT
* 15A で 93% 以上 の システム 効率
* 最大定数連続電流30A,ピーク65A
* 高周波操作 (2MHzまで)
*高密度 - SON 3.5 mm x 4.5 mm 足跡
*超低誘導力パッケージ
* システム最適化PCBフットプリント
* 超低静止 (ULQ) 電流モード
* 3.3Vと5VのPWM信号は互換性がある
* FCCM のダイオード エミュレーション モード
* 24Vまで入力電圧
* 3つの状態のPWM入力
* 統合されたブートストラップダイオード
* 射撃防止
* RoHS 準拠 - 鉛のない端末塗装
* ハロゲンフリー
適用するCSD97396Q4MT
* 超パソコン/ノートパソコン DC/DC変換機
* 多相VコアとDDRソリューション
* ネットワーク・テレコム・コンピューティング・システムにおけるポイント・オブ・ロード・シンクロン・バック
