詳細情報 |
|||
| コアプロセッサ: | 8051 | プログラムメモリタイプ: | ROMレス |
|---|---|---|---|
| RAM サイズ: | 16K × 8 | インターフェース: | Iの² C、USB、USART |
| I/O の数: | 40 | 電圧 - 供給: | 3V~3.6V |
製品の説明

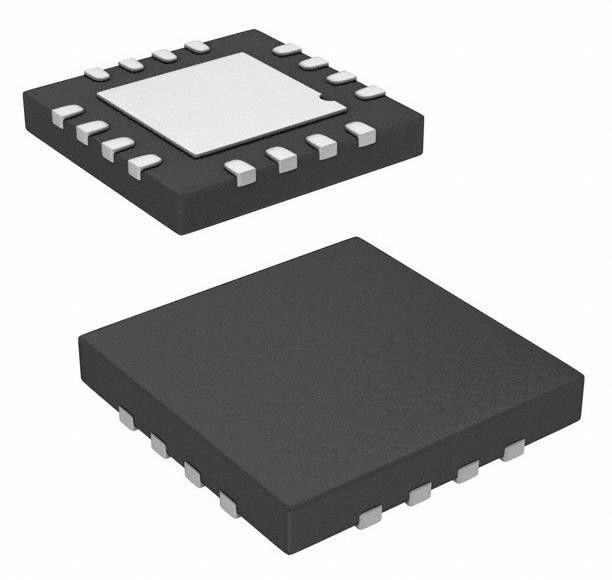

CY8CMBR3108-LQXIT 容量タッチボタン 16-QFN (3x3) 1.8V ~ 5.5V
仕様 CY8CMBR3108-LQXIT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| センサー,容量感触 | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | CapSense® エクスプレスTM スマートSenseTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| Digi-Key プログラム可能 | 確認されていない |
| タイプ | ボタン |
| 接近検出 | そうだ |
| 入力数 | 8まで |
| LEDドライバーチャネル | 4まで |
| インターフェース | I2C |
| 決議 | - |
| 電圧 - 供給 | 1.8V~5.5V |
| 電流 - 供給 | 140mA |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-UFQFN 露出パッド |
| 供給者のデバイスパッケージ | 16-QFN (3x3) |
| 基本製品番号 | CY8CMBR3108 |
CY8CMBR3108-LQXITの特徴
管理者:
■ レジスタ設定可能なCapSense Expressコントローラ
固件開発は必要ない
特許取得したCSD検出アルゴリズム
高い感度 (0.1 pF)
• ガラスでは15mm,プラスチックでは5mmまでの厚さ
• 近所性による解決策
• 1 枚あたり 2 FF までの敏感度
クラスベスト >100:1 SNR性能
• 導流および放射騒音に対する優れた防音性能
• 超低放射性排出量
スマートセンスの自動チューニング
• 実行時間中に最適なセンサー性能を設定し維持します
• 開発と生産中に手動調整をなくす
■ 低出力キャプセンス
平均電流消費 22 μA / センサー 120 ms のリフレッシュ間隔で
広範囲の寄生体容量 (CP): 5 〜 45 pF
■ ユーザーインターフェースの高度な機能
液体耐受性
視覚的なタッチフィードバックのためのユーザー設定可能なLED明るさ
• LED を駆動する最大8つの高沈電流GPO
音響感触フィードバックのためのバッザー信号出力
FSS (Flanking Sensor Suppression) は,近距離のボタンの誤ったタッチを排除する
アナログ出力電圧
センサーの状態の変化を表示するためにホストへの注意線中断
■ システム診断
調節コンデンサータ (CMOD) の誤った値
範囲外センサー寄生容量 (CP)
センサショート
■ EZ-ClickTM カスタマイズツール
デバイスの構成のためのシンプルなGUI
CapSense ボタン,スライダー,近距離センサーのデータ表示と監視
迅速なデバッグのためのシステム診断
■ I2C スレーブ
400kHzまで対応する
ウェーク・オン・ハードウェアのアドレスマッチ
取引中にバスの停止や時計の伸縮がない
■低電圧1.71Vから5.5Vの動作
断断とI2Cアドレス検出で目覚めるディープスリープモード
■産業用温度範囲: ¥40 °C から +85 °C
■ パッケージオプション
8ピンのSOIC (150ml)
16ピンのSOIC (150ml)
16ピンのQFN (3 × 3 × 0.6mm)
24ピンのQFN (4 × 4 × 0.6mm)
CY8CMBR3108-LQXITの用途
CY8CMBR3xxx CapSense® ExpressTMコントローラにより,高度な,しかし実装が簡単で,容量感触センサーが利用できます.
このレジスタ設定可能なファミリーは,最大16の容量感知入力をサポートし,時間がかかる
このコントローラは,容量ボタン,スライダー,近距離感知ソリューションを実装するのに理想的です.
開発サイクルの最小時間
